ACEPHERE CONTROL ULTIMATE
面向復雜環境、功能模塊化、自主可控的高性能控制器系列
ACEPHERE Control Ultimate系列控制器
面向復雜環境、功能模塊化、自主可控的高性能控制器系列，包括Ultimate主控制器、MILSTD 1553B總線支持、ARINC 429總線支持、EtherCAT功能單元耦合等模塊。采用雙機一體資源硬劃分技術：一機雙份外設資源，可通過實時Hypervisor進行資源硬劃分實現一機兩用（實時控制+應用執行）。多PCI-E功能模塊可連續級聯，無需考慮PCI-E接口數量，功能模塊設備可快速插拔，性能強大，能夠很好的適應各類復雜、軍用場景。
特點優勢
■ 連接成熟工業控制系統生態與軍用裝備生態
■ 功能模塊化
■ 雙機一體支持硬資源劃分
行業應用
功能模塊全家福
■
Ultimate寮?齡? ACE-CPU-UI74G1T
① 4G LTE 天線接口
② 3.5mm MIC+ 立體聲接口
③ DisplayPort 1.2 視頻接口
④ RS 232/422/485接口（內部拔碼開關可調）
⑤ 2x USB 2.0
⑥ 2x USB 3.0
⑦ 電源開關/重啟按鈕
⑧ 狀態顯示屏（OLED高清顯示），顯示設置按鈕
⑨ 24V DC電源接入口
⑩ DIN導軌固定卡扣

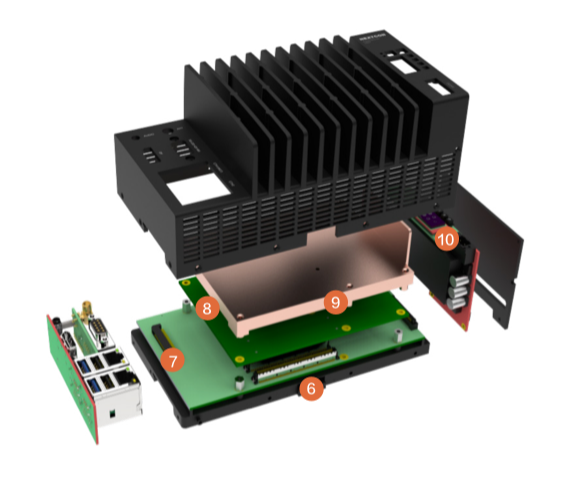

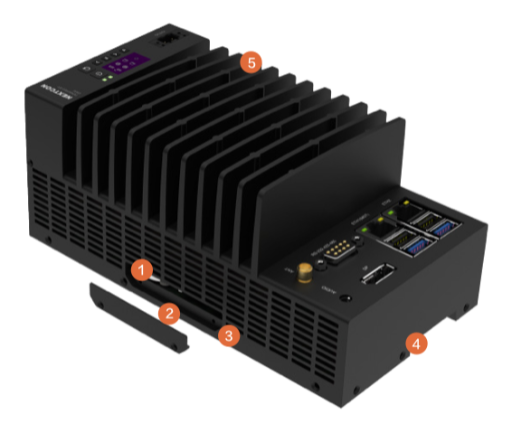

① RTC 紐扣電池
② MicroSD Class 10/A1 高速儲存卡
③ 4G LTE MicroSIM 卡槽
④ DIN導軌槽
⑤ 柱體弧形被動散熱片陣列
⑥ COME核心計算板接口（國際標準）
⑦ 2x M.2 NVME SSD（帶有陣列控制器）
⑧ 多平臺核心計算板
⑨ 純銅導熱散熱片
⑩ 200W 大功率電源
■

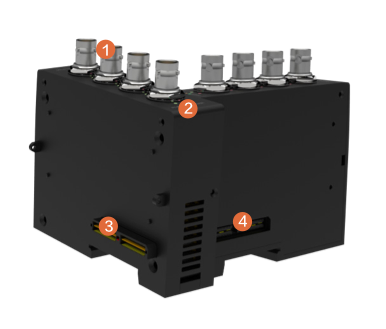

MILSTD 1553B總線支持模塊 ACE-IO-U1553B
① 4X 多功能1533B通道
② 讀寫指示燈
③ 功能擴展總線上聯端
④ 功能擴展總線外擴展
■

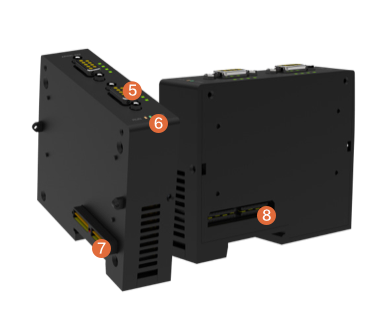

ARINC 429悧窟連??? ACE-IO-UA429
⑤ 2x ARINC 429 通道
⑥ 讀寫指示燈
⑦ 功能擴展總線上聯端
⑧ 功能擴展總線外擴展
■

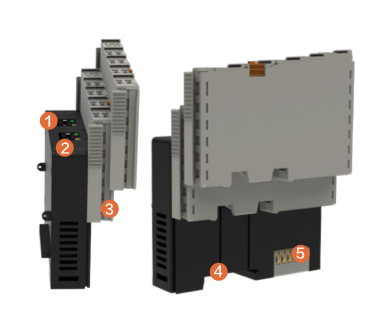

ARINC 429悧窟連??? ACE-IO-UA429
① EtherCAT進/出口
② 運行狀態指示
③ 功能擴展模塊
④ 電源導軌
⑤ E-Bus總線
行業應用

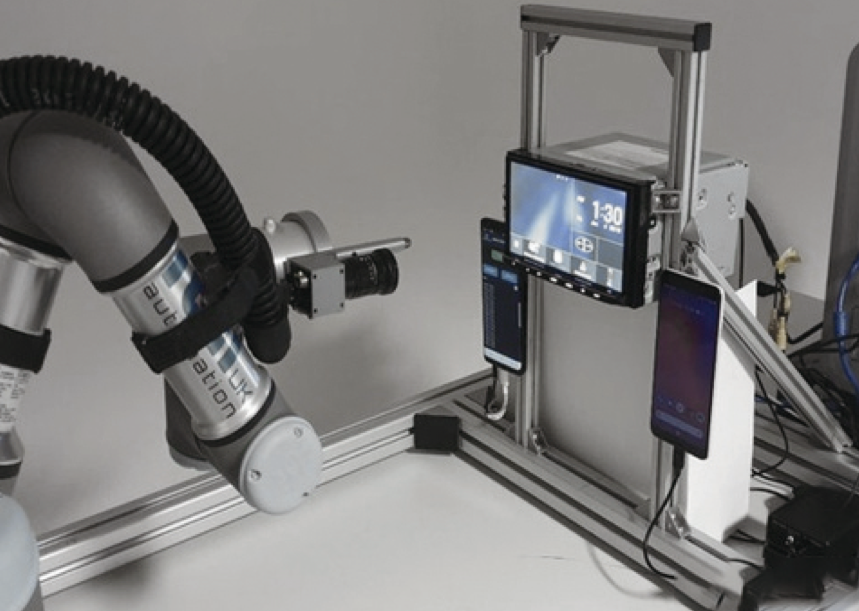

自動化測試環境
■ 結合視覺的自動化測試
■ HIL測試

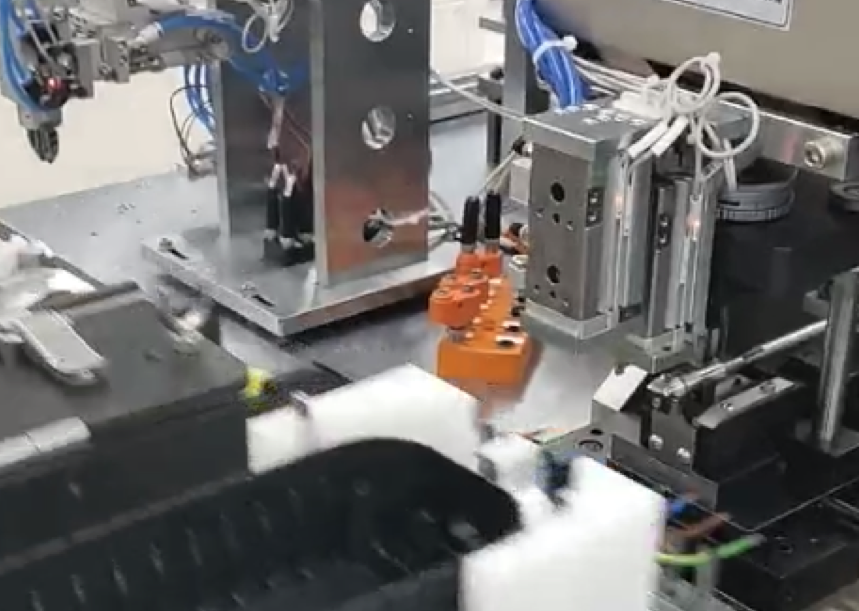

德爾福充電樁生產線
■ 大眾新能源充電樁生產線
■ 32臺全自動設備，無人值守生產線
■ 包含壓機，擰緊，焊接，機器視覺，撥線，激光等

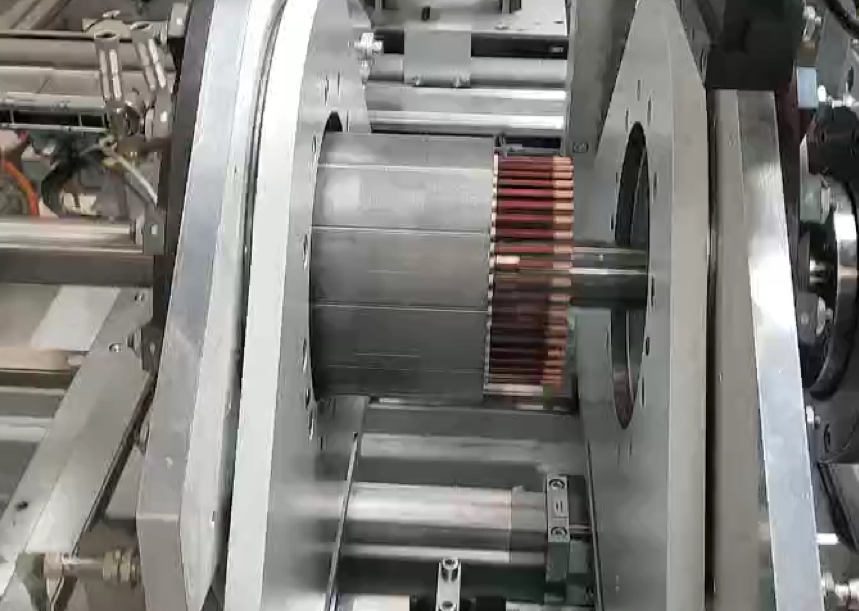

大陸汽車電子
■ 電動機生產線
■ 定子生產線
